燃烧特性测试系统顺利交付

更新时间:2024-05-24浏览量:188

煤炭是我国的主体能源和重要的工业原料,为经济社会平稳较快发展提供了有力支撑。某实验室致力于推动煤炭的高效洁净利用基础理论与创新技术,在通风理论与技术、火灾防治理论与技术等领域形成了鲜明的特色和优势。

近期,该实验室计划开展煤燃烧微观特性研究,并与点石仪器就煤粉燃烧专项实验设备达成了合作。针对合作客户的特殊需求,点石仪器为其量身研发、设计、制造了一款用于研究不同组分物质小尺度火焰燃烧试验的设备——燃烧特性测试系统。日前,该项目迎来顺利交付。

燃烧特性测试系统是一款燃烧诊断装置,可模拟吹粉燃烧,集复合型反应环境构建(如CH4、CO、H2、空气等)、实时观察、产物分析、灭火等功能于一体,适用于不同组分物质小尺度火焰燃烧试验。

【功能特点】

燃烧特性测试系统主要由燃烧室、进气系统、排气系统、给粉系统、喷雾系统、点火燃烧系统、数据采集及控制系统构成。设备整体高度集成,在保证外观整洁的同时兼顾操作的简便性、安全性。

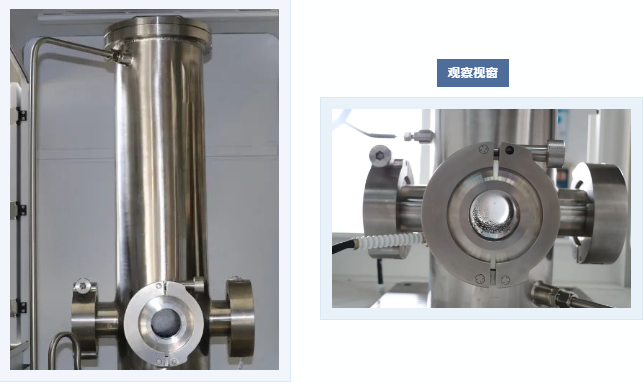

(1)燃烧室:燃烧室为竖直布置的圆柱形耐压腔体,按圆周方向均匀配置 4 个观察窗,可供高速相机、激光诱导分析仪、火焰探测仪使用。

(2)进气系统:进气系统从标准气源处获取CH4、CO、H2或空气,分别精确控制各气体成分的流量,经充分混合后进入燃烧室。

(3)排气系统:排气系统可排出燃烧室内的高温高压气体,调节燃烧室内背景压力,排气冷却,并支持气体取样。

(4)给粉系统:燃烧诊断器配有给粉系统,可模拟吹粉燃烧。

(5)喷雾系统:燃烧室内部配有高压喷头,可实现喷雾功能,喷射距离和角度灵活可调。

(6)点火燃烧系统:采用带中心喷管的平焰燃烧器,可在在煤粉喷口周围建立稳定的火焰环境,确保煤粉喷入燃烧室内能顺利着火。

(7)数据采集及控制系统:控制系统具备远程操作功能,提高实验安全性,方便用户操作。

【技术参数】

外形尺寸:1700mm*800mm*2000mm

占地面积:约1.4㎡

电源:AC220V

总功率:1kW

燃烧室形状:圆柱形(竖直式)

耐压腔体尺寸:Φ140*1200(内径)

最高工作压力:1MPa

最高工作温度:200℃

给粉流量范围:1~15g/min

进料漏斗容积:2L

视窗数量:4个

视窗可视直径:Φ60mm

点火系统:脉冲点火

脉冲点火电压:15KV

燃气气体:CH4、CO、H2

燃气气体最大流量:2sLm

空气最大流量:20sLm

【应用意义】

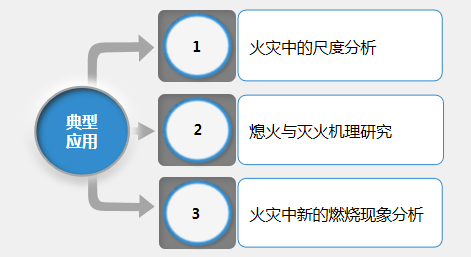

点石仪器自主研制的燃烧特性测试系统适用于不同组分物质小尺度火焰燃烧试验,为燃烧诊断技术的创新提供有力支撑。
